Прорыв в управлении промышленными потоками: пневматические керамические эксцентриковые полусферические клапаны решают проблемы высокой абразивности и сильной коррозии.
2026-05-07
В таких отраслях перерабатывающей промышленности, как нефтехимия, энергетика и металлургия, трубопроводная арматура постоянно подвергается суровым испытаниям: воздействию высоких температур и давлений, агрессивной коррозионной среды и сред с высокой эрозионной активностью. Традиционные металлические клапаны часто страдают от внутренних протечек и заклинивания, вызванных износом и коррозией; эти проблемы не только снижают эффективность производства, но и создают серьезную угрозу безопасности. В последние годы пневматический эксцентриковый полусферический клапан с керамическими элементами стремительно завоевал признание как идеальное решение для регулирования потоков в особо сложных эксплуатационных условиях — во многом благодаря своей исключительной износостойкости и герметичности.

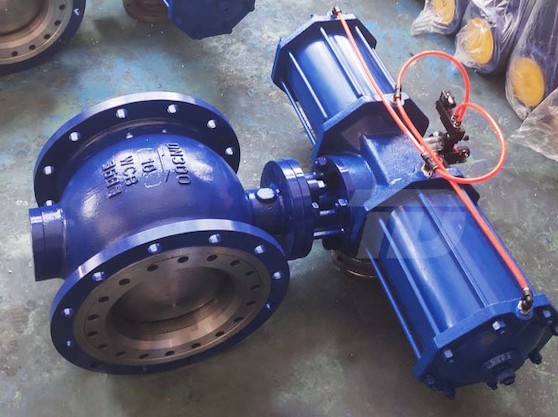

В конструкции данного клапана превосходные физико-химические свойства конструкционной керамики сочетаются с надежной и проверенной временем схемой эксцентрикового полусферического клапана, а использование пневматического привода обеспечивает возможность быстрого дистанционного открытия и закрытия. Уникальная конструкция клапана — включающая запорный элемент (шар) и седло, изготовленные из высокоэффективных конструкционных керамических материалов, в сочетании с эксцентриковым механизмом привода — гарантирует мгновенное отрыв запорного элемента от уплотнительной поверхности при открытии и создание мощного прижимного усилия при закрытии. Такой подход позволяет эффективно устранить типичные для отрасли проблемы, связанные с использованием традиционной арматуры, такие как подверженность эрозии, возникновение протечек и заклинивание.
I: Ключевые преимущества: Двойной прорыв в области износостойкости и герметичности
1. Исключительная износостойкость: Многократное увеличение срока службы
Как запорный элемент (шар), так и седло пневматического керамического эксцентрикового полусферического клапана изготавливаются из передовой конструкционной керамики (например, на основе диоксида циркония или оксида алюминия). Эти материалы обладают твердостью по Роквеллу, превышающей HRA85 — уступая по этому показателю лишь алмазу, — что позволяет им без труда выдерживать длительную эрозию, вызываемую высокотвердыми частицами, минеральными шламами, зольными остатками и средами, склонными к образованию отложений (накипи). В особо тяжелых условиях эксплуатации — таких как системы гидравлического золоудаления на электростанциях, транспортировка пылевидного угля и трубопроводы для перекачки шламов в металлургии, где средний срок службы традиционных металлических клапанов часто составляет всего несколько месяцев, — керамический полусферический клапан способен стабильно работать более года, существенно сокращая частоту замены оборудования и эксплуатационные расходы.
2. Прецизионная конструкция уплотнения: Достижение абсолютной герметичности перекрытия потока
В конструкции клапана реализован принцип сочетания одностороннего принудительного уплотнения и автоматического самоцентрирования. В процессе закрытия эксцентриковый механизм прижимает полусферический запорный элемент к керамическому седлу клапана; при этом возникает эффект «самозаклинивания» (уплотнения, усиливающегося по мере закрытия), который гарантирует абсолютную герметичность (отсутствие протечек) даже после длительного периода эксплуатации. Структура автоматического самоцентрирования компенсирует производственные и монтажные допуски, обеспечивая равномерный контакт по всей площади уплотнительной поверхности и предотвращая возникновение протечек, вызванных локальным износом — распространенной проблемой, характерной для металлических клапанов.
3. Исключительная стойкость к коррозии и высоким температурам
Конструкционная керамика обладает выдающейся химической стабильностью: за исключением плавиковой кислоты и горячих концентрированных сильных щелочей, она остается практически инертной при воздействии большинства распространенных кислых и щелочных сред. Следовательно, данный клапан идеально подходит для транспортировки высококонцентрированной серной и соляной кислот, а также различных органических растворителей в нефтехимической промышленности. Он также демонстрирует превосходные эксплуатационные показатели в высокоагрессивных средах, таких как системы сероочистки дымовых газов, процессы гидрометаллургии и трубопроводы для перекачки «черного щелока» в целлюлозно-бумажной промышленности. Кроме того, керамический материал способен выдерживать температуры, превышающие 600°C (при условии использования соответствующих высокотемпературных уплотнительных элементов), что позволяет клапану отвечать строгим требованиям высокотемпературных технологических процессов — например, в пароводяных системах котельного оборудования и воздуховодах для транспортировки горячего воздуха.
4. Конструкция, предотвращающая засорение: Превосходная пропускная способность
Полусферический клапан оснащен прямоточным каналом, характеризующимся минимальным гидравлическим сопротивлением потоку рабочей среды. При эксцентричном открытии и закрытии клапанов сердечник и седло мгновенно разъединяются, создавая значительный зазор, обеспечивающий беспрепятственное прохождение жидкостей, содержащих частицы, волокна или вязкие среды, тем самым эффективно предотвращая засорение. Даже в условиях эксплуатации, характеризующихся сильной кристаллизацией и образованием накипи, керамическая поверхность демонстрирует превосходные самосмазывающиеся свойства и устойчивость к адгезии материалов, что эффективно минимизирует риск заклинивания.
II: Типичные области применения
- Нефтехимическая промышленность: Используется для транспортировки и регулирования высокотемпературных, высоконапорных и высококоррозионных сред, а также для быстрого перекрытия входных и выходных потоков в реакторах и полимеризационных емкостях.
- Энергетическая промышленность: Применяется в пароводяных системах котлов, гидравлических системах удаления золы, трубопроводах для десульфуризационной суспензии, системах очистки дымовых газов и аналогичных областях применения, где они выдерживают двойное эрозионное воздействие золы/шлака и высокотемпературного пара.
- Водоподготовка и защита окружающей среды: Обеспечивает надежное перекрытие потока в трубопроводах, перекачивающих осадок сточных вод, известковый раствор и фильтрат полигонов твердых бытовых отходов; отличается превосходной износостойкостью, коррозионной стойкостью и не требует технического обслуживания.
- Металлургия и целлюлозно-бумажная промышленность: Контролирует такие среды, как минеральные суспензии, суспензии плавильного шлака, высококонцентрированная бумажная пульпа и черный щелок, являясь экономически эффективной альтернативой дорогостоящим импортным клапанам из сплавов.
III: Экономическая эффективность и интеллектуальное управление
Хотя начальная стоимость приобретения пневматического керамического эксцентрикового полусферического клапана выше, чем у стандартных металлических клапанов, он обеспечивает значительно более низкие общие затраты на протяжении всего жизненного цикла. Это достигается благодаря эксплуатационному ресурсу, исчисляемому годами — а зачастую и более длительным сроком службы, — а также практически полному отсутствию необходимости в техническом обслуживании. При оснащении пневматическими или электрическими приводами данный клапан может быть бесшовно интегрирован в системы РСУ (DCS) и ПЛК (PLC), обеспечивая возможности дистанционного управления (открытие/закрытие), регулирования потока и самодиагностики. Такое решение полностью отвечает строгим требованиям «умных заводов» (Smart Factories) в отношении высокой надежности и быстродействия исполнительных элементов систем управления.
Заключение
Благодаря своим выдающимся преимуществам — в числе которых исключительная износостойкость, коррозионная стойкость, высочайшая герметичность и устойчивость к заклиниванию — пневматический керамический эксцентриковый полусферический клапан меняет представление о возможностях управления потоками в сложных производственных условиях таких отраслей, как нефтегазовая промышленность, электроэнергетика, металлургия и охрана окружающей среды. Для предприятий, стремящихся обеспечить долгосрочную стабильность производственных процессов при одновременном снижении затрат на техническое обслуживание и эксплуатацию, данная технология, несомненно, представляет собой высокорентабельную инвестицию. По мере того как промышленные процессы эволюционируют в сторону повышения рабочих температур и давлений, а также использования все более сложных рабочих сред, керамический эксцентриковый полусферический клапан открывает перед собой еще более широкие перспективы для применения в будущем.
